Pieteikums
Tas ir paredzēts, lai izmērītu dzeramo dzeramo ūdeni mājās. Tā kā tas ir impulsu pārraides sensors, to var izmantot kā mehānisku skaitītāju tālvadības nolasīšanas sistēmai.
Standarti
Atbilst: ISO 4064 (atbilst GB / T778-2007), MID14154
Iespējas
● Sensoru pārraides iespējas: niedru slēdzis, halles komponenti, fotoelektriskie elementi, utt
● Uzticamu sensoru, pret traucējumu un ilgu darba laiku pieņemšana
● Atlikušie tehniskie parametri
● Atlikušā oriģinālā displeja funkcija
● Īpaša konstrukcijas konstrukcija, uzlabotas testēšanas metodes, uzticama signāla kolekcija.
● Maksimālais pārraides attālums no ūdens skaitītāja līdz datu savācējam ir 150m
● Plaša lietojumprogramma, kas atbilst dažādiem datu savācējiem
● Sausais, slapjš, karstais, aukstais
● Daļu no tā varēja uztvert no parastajiem ūdens skaitītājiem
Struktūras princips un funkcijas:
Ar jutīgiem sensoriem un spēcīgu pret traucējumu funkciju. šis ūdens skaitītājs var savākt precīzus ūdens patēriņa datus no liela attāluma. Tā ir nodrošināta ar attālās pārraides funkciju, uzlabojot reģistra struktūru un paliek sākotnējā mērīšanas funkcija, to var savienot ar datoru koncentrētai vadībai. Maksimālais attālums no ūdens skaitītāja līdz datu savācējam ir 150 metri.
Vienu vai vairākus tālvadības skaitītājus var pieslēgt atbilstoši datu vākšanas sistēmai. Šāda veida ūdens skaitītājs varētu plaši strādāt ar lielāko daļu datu savācēju.
Plūsmas tehniskie dati
TYPE | mm | Q3 / Q1 | Q4 | Q3 | Q2 | Q1 | Min | Maks |
m³ / h | L / h | m³ | ||||||
LXSY-15E | 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 0,00005 | 99999 |
100 | 40 | 25 | ||||||
125 | 32 | 20 | ||||||
160 | 25 | 15.62 | ||||||
LXSY-20E | 20 | 80 | 5.0 | 4.0 | 80 | 50 | 0,00005 | 99999 |
100 | 64 | 40 | ||||||
125 | 51.2 | 32 | ||||||
160 | 40 | 25 | ||||||
LXSY-25E | 25 | 80 | 7,875 | 6.3 | 126 | 78,75 | 0,00005 | 99999 |
100 | 100.8 | 63 | ||||||
125 | 80,64 | 50.4 | ||||||
160 | 63 | 39.73 | ||||||
LXSY-32E | 32 | 80 | 12.52 | 10 | 200 | 125 | 0,00005 | 99999 |
100 | 160 | 100 | ||||||
125 | 128 | 80 | ||||||
160 | 100 | 62.5 | ||||||
LXSY-40E | 40 | 80 | 20 | 16 | 320 | 200 | 0,00005 | 99999 |
100 | 256 | 160 | ||||||
125 | 204.8 | 128 | ||||||
160 | 160 | 100 | ||||||
LXSY-50E | 50 | 80 | 31.25 | 25 | 500 | 312,5 | 0,00005 | 99999 |
100 | 400 | 250 | ||||||
125 | 320 | 200 | ||||||
160 | 250 | 156.25 | ||||||
LXSY-65E | 65 | 80 | 50 | 40 | 800 | 500 | 0,00005 | 99999 |
100 | 640 | 400 | ||||||
125 | 512 | 320 | ||||||
160 | 400 | 250 | ||||||
Maksimālā pieļaujamā kļūda
Precizitāte starp Q1 un Q2 ± 5%
Precizitāte starp Q2 un Q4 ± 2% (± 3% karstajam ūdenim)
Rokasgrāmata

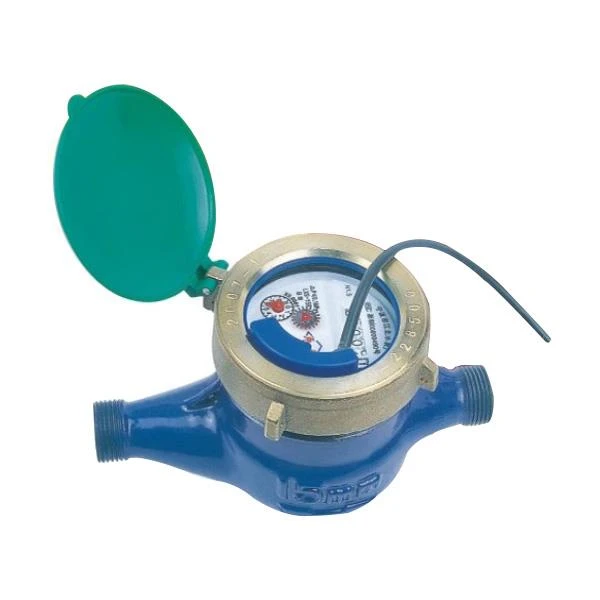

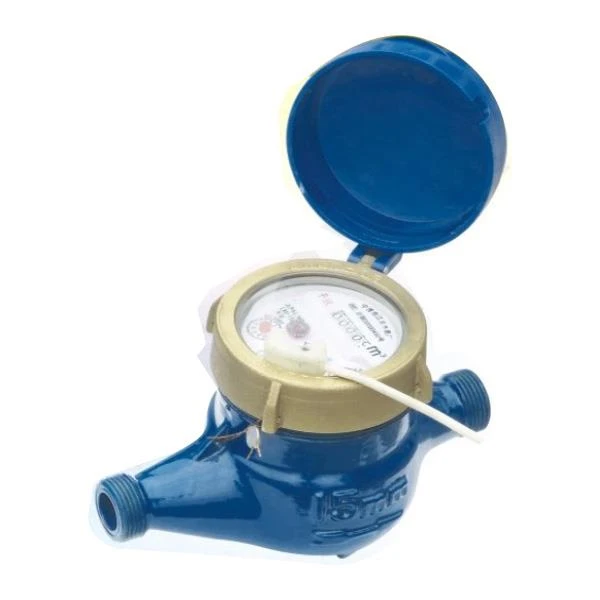

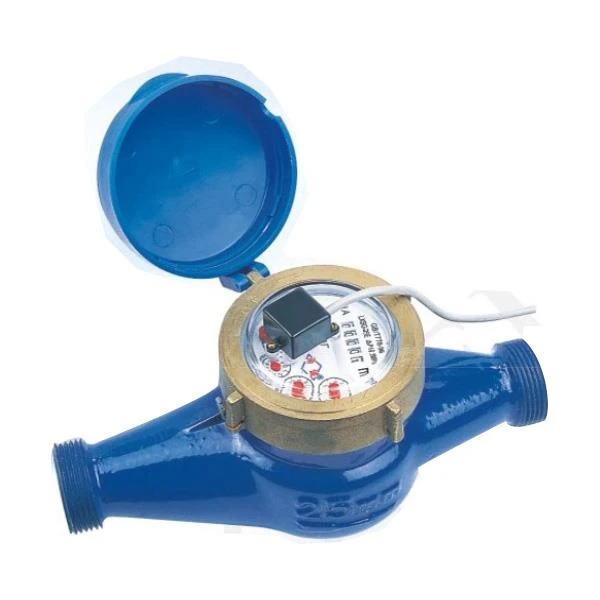

1. LXSY-15E-65E, LXSRY-15E-65E (mitrās mitrās aukstās (karstās) tālvadības mērīšanas ūdens skaitītājs) .Skatīt iepriekšminēto tabulu par galvenajiem tehniskajiem parametriem.Izmērs: 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 65mm.Skatiet izmērus un svara tabulu LXS-15E-65E, LXSR-15E-65E.Sensoru opcijas: niedru slēdzis, zāles elementi un fotoelementi.

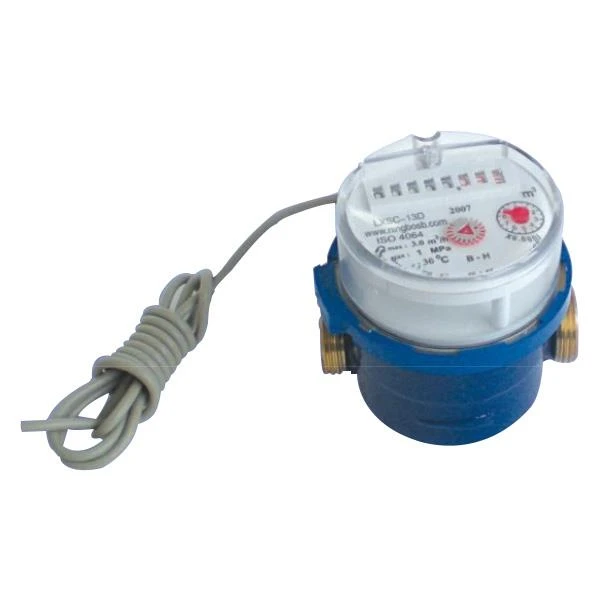

2. LXSCY-13D-25D, LXSCRY-13D-25D (Viena strūklas sausā tipa aukstais (karsts) remotereading water meter) .Skatiet iepriekšminēto tabulu par galvenajiem tehniskajiem parametriem.Izmērs: 15mm, 20mm, 25mm.Skatiet izmērus un svaru LXSC-13D-25D, LXSCR-13D-25D.Sensoru iespējas: niedru slēdzis, halle un fotoelementi.

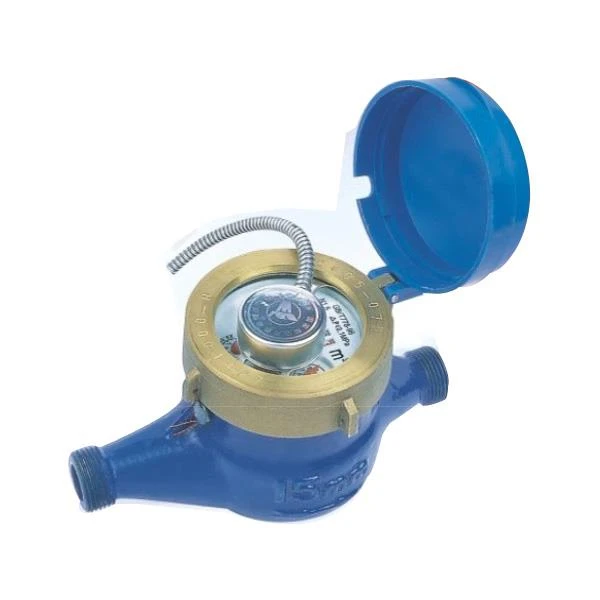

3. LXSGY-15E-50 E, LXSGRY-I5E-50E, (Multi-jet sausā tipa aukstā (karstā) tālvadības nolasīšanas ūdens skaitītājs) .Skatiet iepriekšminēto tabulu galvenajiem tehniskajiem parametriem.Izmērs: 15mm, 20mm, 25mm, 32mm, 40mm, 50mm.Skatiet izmērus un svara tabulu LXSG-15E-65 E, LXSGR-15E-65E. Sensoru opcijas: niedru slēdzis, zāles elementi.

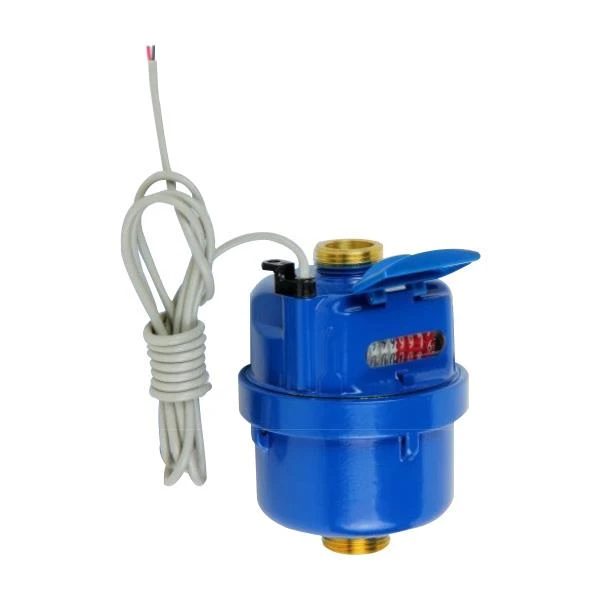

4. LXHY-8 (Rotācijas virzuļa tālvadības nolasīšana attīrīta ūdens skaitītājs). Skatīt galvenos tehniskos parametrus iepriekš minētajā tabulā. Izmērs: 8mm. Skatiet LXH-8 izmērus un svara tabulu.
Sensoru opcijas: niedru slēdzis, zāles elementi. Impulsu konstante: I impulss / L
Rrmarks:
1. Impulsu konstantu var izlemt par bv klientiem
2. Stieples garums parasti ir 0,6 m līdz 1 m (pēc klientu izvēles).
3. Stieples var aprīkot ar nerūsējošu aizsargapvalku; garums ir no 500 mm līdz 900 mm. Savienotāji ir M8x1, 5mm.
Vadu savienojuma metodes:
a. Reed slēdžu sensori, divdzīslu kabelis, bez polaritātes.
b. Zāles elementi, trīs galvenie kabeļi. sarkans ir jauda (3-3.6V), zaļš ir izeja, melns ir komats
c. Opto elektroniskie elementi, četrkodolu kabelis. sarkans ir jauda (4,5-15V). zaļš tiek izvadīts, dzeltenais ir rezerves noteikšanas beigas, un melnais ir kopējais.
DARBA APSTĀKĻI
Aukstā ūdens skaitītāja darba temperatūra: + 0,1 ℃ ~ + 50 ℃
Karstā ūdens skaitītāja darba temperatūra: + 0,1 ℃ ~ + 90 ℃
Galvas zudums: 63 P63
Darba spiediens≤1. 0Mpa
