NB IoT viedais ūdens skaitītājs
LXSY-15W līdz LXSY-40W (no 15 mm līdz 40 mm) ir bezvadu tālvadības nolasīšanas NB ūdens skaitītājs ar zemu enerģijas patēriņu, kas balstīts uz šaurjoslas mobilo sakaru tehnoloģiju, ar sadalītu dizainu (elektroniskās detaļas ir aizzīmogotas atsevišķi un ūdensnecaurlaidīgas kvalitātes var jābūt IP 68), kā bāzes skaitītāju izmantojot daudzu strūklu mitrā tipa skaitītāju.
Iespējas:
NB skaitītāja mehāniskā daļa ir vairāku strūklu mitra vai sausa tipa, ar augstu precizitāti, zemu sākuma plūsmas ātrumu, vieglu nolasīšanu, ilgu kalpošanas laiku utt.
Skaitītāja korpuss var būt misiņš/dzelzs/plastmasa.
Atbilst EMC/ESD/EMI, elektronisko izstrādājumu elektromagnētiskās saderības dizaina prasībām, sasniedzot vadošo līmeni rūpniecībā.
Bezvadu modulis ir atdalīts ar mehānisko daļu ērtai apkopei.
Elektroniskās detaļas ir atsevišķi aizzīmogotas, un ūdensizturības pakāpe var būt IP 68.
Pieņemot progresīvu datu kodēšanas un verifikācijas tehnoloģiju, ar augstu komunikācijas uzticamību
NB ūdens skaitītājs sazinās tieši ar NB-IOT bāzes staciju, bez nolasīšanas sistēmas un kolektora.
To apvieno saimniekdators, veidojot attālās lasīšanas pārvaldības sistēmu, lai nodrošinātu automātisku lasīšanu un uzraudzību.
Ūdens skaitītāju datu cikla ziņošana: to var attiecīgi iestatīt, lai ziņotu datus stundā, dienā, mēnesī, ieskaitot uzkrāto ūdens daudzumu, akumulatora jaudu, skaitītāja stāvokli, kā arī pārskata periodu.
Ērta mehāniska nolasīšana: pēc NB bezvadu moduļa salikšanas rādījumi netiks ietekmēti.
Stabils signāls: izmantojot NB-IOT bāzes staciju, NB skaitītāji izveido tīklu pie pamattīkla, lai pārliecinātos par signāla stabilitāti.
Bez vadiem un vienkārša uzstādīšana.
PriekšrocībaNbultiņu joslaCellveidaTNB-IOT tehnoloģija.
Zems enerģijas patēriņš
Dziļš pārklājums 20 dB un pastiprinājums (vairāk caur sienu nekā 2G).
Zemas izmaksas, multilink (skaitītājs ziņo datus tieši uz bāzes staciju, neizmantojot starpposma aprīkojumu).
Drošība (mākoņu pārvaldības platformas pieņemšana, lai nodrošinātu klientu drošību)
Interneta uzticamība (izmantojot īpašu internetu, lai nodrošinātu pastāvīgu un stabilu darbību.
Pašreizējā mobilā interneta izmantošana (ātri un lēti).
Globālās standarta izmaksas un viesabonēšana.
Parametri noElektronika
| Lieta | Parametri |
| Biežums | 800 MHz, 900 MHz |
| Sakaru režīms | Divpusējs, sūtīšana un saņemšana |
| Izejas jauda | & lt; 23 dBm |
| Saņemiet jutību | -136dBm |
| Emisijas strāva | & lt; 250 mA |
| Saņemt strāvu | & lt; 80mA |
| Miega strāva | ≤4uA |
| Redzamais attālums | & gt; 20 km |
| Komunikācijas protokols | CoAP |
| Moduļa darba temperatūra | -20ºC~+70ºC |
| Akumulatora režīms un ietilpība | ER26500; 8500mAh |
| Akumulatora kalpošanas laiks | Ziņošana reizi dienā: apmēram 6 gadi |
NB ūdens skaitītāju automātiskā tīkla topoloģija.
Standarta atbilstība
Tehniskie dati atbilst ISO 4064 B klases, C klases, R80, R100, R125 vai R160 standartam horizontālai uzstādīšanai.
Darba stāvoklis:
Ūdens temperatūra: ≤50ºC aukstā ūdens skaitītājam; ≤90ºC karstā ūdens skaitītājam
Pazemība: 0 ~ 95%RH
Darba spiediens: ≤1.0 Mpa.

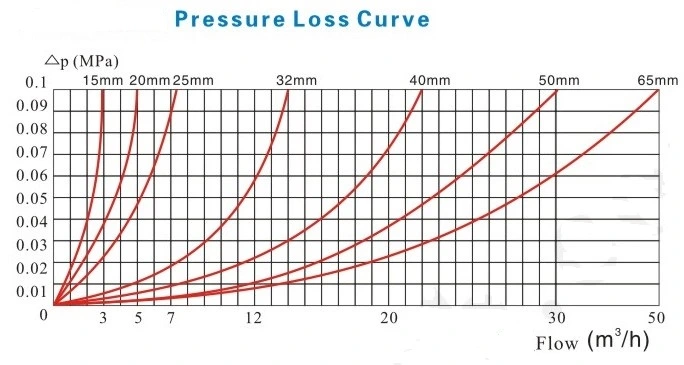

Spiediena zudums: ≤0.063Mpa.
Vides klase: B (uzstādīts iekšpusē).
Elektromagnētiskā klase: E1 (dzīvojamā, komerciālā un vieglā induriskā).
Ūdensizturības pakāpe: IP 68.
Uzstādīšanas prasības
*Skaitītājs jāuzstāda horizontālā stāvoklī ar plūsmas virzienu, kā norādīts ar bultiņu skaitītāja korpusā ar reģistru uz augšu.
*Cauruļvads pirms uzstādīšanas ir jāizskalo.
*Darbības laikā skaitītājam pastāvīgi jābūt piepildītam ar ūdeni.
Maksimālā pieļaujamā kļūda
Apakšējā zonā no Qmin (Q1) ieskaitot līdz Qt (Q2), bet neieskaitot to, ir ± 5%. Augšējā zonā no Qt (Q2) ieskaitot līdz Qmax (ieskaitot Q4) ieskaitot ir ± 2%(aukstā ūdens skaitītājs). Augšējā zonā no Qt (Q2) ieskaitot līdz Qmax (Q4) ieskaitot (ieskaitot) ir ± 3% (karstā ūdens skaitītājs).
Piederumi
Katram ūdens skaitītājam ir viens komplekta savienojums pēc izvēles: 2 gab. Caurule, 2 gab. Uzgrieznis un 2 gab. Blīve
GALVENIE TEHNISKIE DATI Saskaņā ar ISO4064: 2003 (vecais standarts)
| Izmērs | Collas | Klase | Jautājumi | Qp | Qt | Qmin | Min lasījums | Maksimālā lasīšana |
| Pārslodzes plūsma | Nominālā plūsma | Pārejas plūsma | Min plūsma | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
| B | 120 | 30 | ||||||
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
| B | 200 | 50 | ||||||
| C | 37.5 | 25 | ||||||
| 25 | 1" | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
| B | 280 | 70 | ||||||
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | A | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
| B | 480 | 120 | ||||||
| C | 90 | 60 | ||||||
| 40 | 11/2" | A | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
| B | 800 | 200 | ||||||
GALVENIE TEHNISKIE DATI Saskaņā ar ISO4064: 2014 (jauns standarts)
| DN | Mm | 15 | 20 | 25 | 32 | 40 |
| IZMĒRS | Collas | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | |
| Minimālais rādījums (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimālais rādījums (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maksimālais spiediens (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Maksimālais zudums (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Maksimālā temperatūra | T50 | T50 | T50 | T50 | T50 | |
Izmēri un svars
| Izmērs (DN) | Horizontāli | Savienojošā vītne | ||
| Garums L | Platums B. | Augstums H. | ||
| mm | mm | D | ||
| 15 | 165 | 90 | 150 | G¾B |
| 20 | 195 | 90 | 152 | G1B |
| 25 | 225 | 104 | 175 | G1¼B |
| 32 | 230 | 104 | 175 | G1½B |
| 40 | 245 | 125 | 210 | G2B |
