Gudrs mājas ūdens skaitītājs

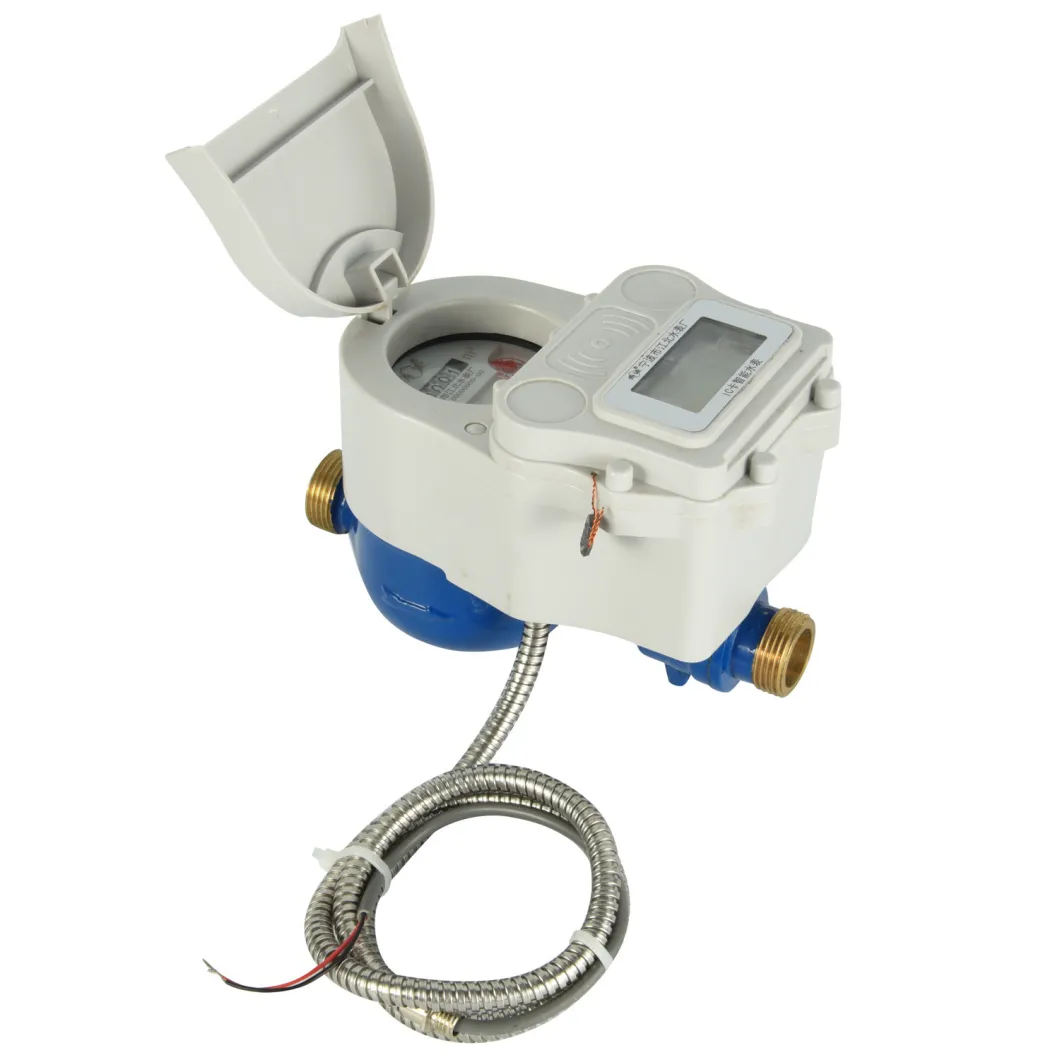

LXSKY-E ir induktīvs ūdensnecaurlaidīgs viedais ūdens skaitītājs ar attālinātas nolasīšanas funkciju izmēros no 15 mm līdz 40 mm. Tas mēra aukstā ūdens vai dzeramā ūdens daudzumu, kas iet caur cauruļvadiem.
Iespējas
* Ūdensizturības pakāpe var būt IP 68.
* Lai atvieglotu apkopi, mehāniskās detaļas ir atdalītas no elektroniskajām detaļām.
* Viens metrs, viena karte.
* Vairāku strūklu sausā vai mitrā tipa ūdens skaitītājs ar vārsta vadību.
* Pieņemts lodveida vārsts, ar motoru.
* Priekšapmaksas funkcija: lietotājs vispirms maksā. Bez maksājuma, bez ūdens.
* Sinhronizācijas displeja funkcija: LCD displejs un mehānisks displejs vienlaicīgi.
* Trauksmes funkcija: vārsts automātiski aizveras un LCD displejā parādās trauksmes informācija, ja līdzsvars ir mazāks par noteikto skaļumu.
* Akumulatora trūkums: ja akumulatora nepietiek, vārsts automātiski aizveras
* Antimagnētiskā uzbrukuma funkcija: ūdens skaitītājam ir automātiska aizsardzības funkcija. Tuvojoties magnētiskajam laukam, tas aizvērs vārstu.
* Skaitītāja korpuss var būt misiņš un plastmasa.
* Impulsa izejas iespēja: niedru slēdzis; zāle
Standarta atbilstība
Tehniskie dati atbilst ISO 4064 B klases, R80, R100 standartam horizontālai uzstādīšanai.
Galvenie tehniskie parametri
Sensoru darba spriegums: DC2.8 līdz 3.6V (zāle), DC1-10V (niedru slēdzis)
Barošanas avots: 3.6V litija akumulators
Statiskā darba strāva: ≤7uA
Statusa aizsardzība: pašdatu atmiņa un datu saglabāšana vairāk nekā 10 gadus.
Uzstādīšanas režīms: horizontāla uzstādīšana Sensoru skaits: 2 (divkāršs impulss)
Darba ūdens temperatūra: 0,1ºC līdz 30ºC
Spiediena zudums: ≤0.063MPa Vārsta' pārslēgšanās laiks: 7 s
Strāva bez slodzes: 25 ~ 35 mA
Bloķēt strāvu: ≥ 150Ma
Motora kalpošanas laiks: vārstu pārslēgšanās laiks ir vairāk nekā 5000 reizes.
Darba apstākļi
Ūdens temperatūra: ≤50ºC aukstā ūdens skaitītājam
Ūdens temperatūra: ≤90ºC karstā ūdens skaitītājam
Ūdens spiediens: ≤1MPa (10 bar) Darba mitrums:<>
Uzstādīšanas prasības
*Skaitītājs jāuzstāda horizontālā stāvoklī ar plūsmas virzienu, kā norādīts ar bultiņu skaitītāja korpusā ar reģistru uz augšu. *Cauruļvads pirms uzstādīšanas ir jāizskalo. *Darbības laikā skaitītājam pastāvīgi jābūt piepildītam ar ūdeni.
Maksimālā pieļaujamā kļūda
Apakšējā zonā no Qmin (Q1) ieskaitot līdz Qt (Q2), bet neieskaitot to, ir ± 5%. Augšējā zonā no Qt (Q2) ieskaitot līdz Qmax (ieskaitot Q4) ieskaitot ir ± 2% (aukstā ūdens skaitītājs).
Augšējā zonā no Qt (Q2) ieskaitot līdz Qmax (Q4) ieskaitot (ieskaitot) ir ± 3% (karstā ūdens skaitītājs).
Piederumi
Katram ūdens skaitītājam ir viens komplekta savienojums pēc izvēles: 2 gab. Caurule, 2 gab. Uzgrieznis un 2 gab. Blīve
GALVENIE TEHNISKIE DATI Saskaņā ar ISO4064: 2003 (vecais standarts)
| Izmērs | Collas | Klase | Qmax | Qn | Qt | Qmin | Min lasījums | Maksimālā lasīšana |
| Maksimālā plūsma | Nominālā plūsma | Pārejas plūsma | Min plūsma | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
GALVENIE TEHNISKIE DATI Saskaņā ar ISO4064: 2014(Jauns standarts)
| DN | Mm | 15 | 20 | 25 | 32 | 40 |
| IZMĒRS | Collas | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| Minimālais rādījums (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimālais rādījums (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maksimālais spiediens (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Maksimālais zudums (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Maksimālā temperatūra | T50 | T50 | T50 | T50 | T50 | |
| Impulsa izejas iespēja | niedru slēdzis | |||||
| zāle | ||||||

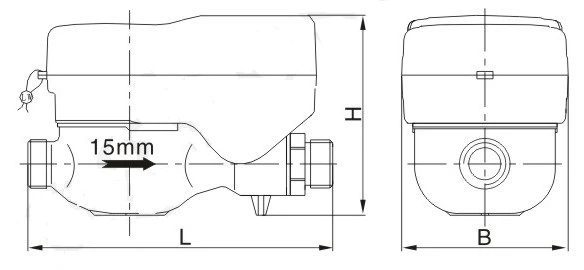

Izmēri un svars
| Skaitītāja izmērs | Garums | Platums | Augstums | Savienojošā vītne |
| Dia | ||||
| DN | L | W | H | D |
| mm | mm | |||
| 15 | 165 | 86 | 116 | G 3/4B |
| 20 | 195 | 86 | 116 | G 1B |
| 25 | 225 | 86 | 116 | G1 1/4B |
| 32 | 225 | 86 | 116 | G1 1/2B |
| 40 | 360 | 115 | 225 | G 2' B |
